一個完整的液壓系統由五個部分組成,即動力元件、執行元件、控制元件、輔助元件和液壓油。 動力元件的作用是將原動機的機械能轉換成液體的壓力能,指液壓機系統中的油泵,它向整個液壓系統提供動力。液壓泵的結構形式一般有齒輪泵、葉片泵和柱塞泵。 執行元件(如液壓缸和液壓馬達)的作用是將液體的壓力能轉換為機械能,驅動負載作直線往復運動或回轉運動。

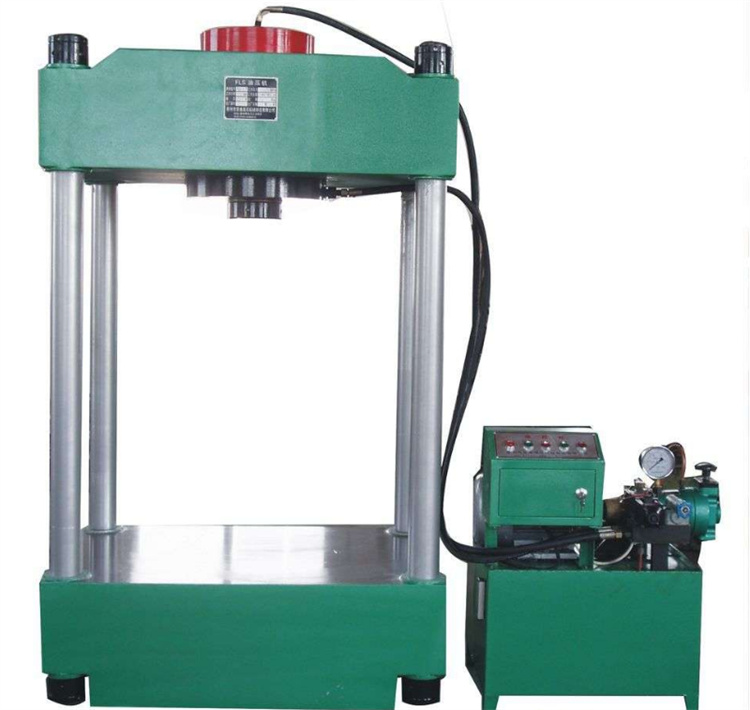

四柱液壓機的機身通常由鑄鐵制成,因?yàn)樗梢詽M足使用要求。另外,焊接采用埋弧焊,焊接后需要進行振動處理,以保證機身振動后不會變形。此外,對于特定材料,通常采用QT450球墨鑄鐵,并進行高溫處理和應力消除退火,以消除內應力,提高材料的使用性能。
1、上梁、工作臺、滑塊等大件為鋼板焊接件,經計算機優化設計,其強度、剛性、結構、防變形性等均滿足標準和使用要求,且有充裕的安全系數;采用二氧化碳?xì)怏w保護焊加手工電弧焊焊接,焊接質量達到要求,并消除內應力。
2、滑塊:箱形結構的鋼板焊接件,四柱導向孔處導向套材料為QT鑄鐵,具有良好的耐麼性和精度保持性。滑塊下平面有T形槽用于安裝模具。
3、上梁:箱形結構的鋼板焊接件,內裝有主工作油缸,上面裝有充液油箱等。
4、 工作臺:鋼板焊接結構件,與上梁、滑塊通過立柱連成主機。
5、油缸:采用五缸設計,布置在上橫梁孔內,采用雙道進口密封圈密封,導向部分采用焊銅處理,密封好耐磨性強,油缸體的材料為45號鍛鋼,鍛件為3級(GB/13315-1991)鍛件經過超聲波探傷檢測合格,調質處理硬度合格。
6、工作臺下方有頂出裝置,主要用于頂出、退料等工藝,也可用于反拉伸制件的成型工藝。
7、立柱:材料為45#鍛鋼,經調質處理,表面鍍硬鉻,增加耐磨性能,硬度合格。
8、 螺母材料為45#鍛鋼,與立柱上的螺紋相配,鎖緊機身。
9、限位裝置:位于主機機身右側,行程開關控制上下極限位置,調節上下限位開關即調節滑塊上下運動位置。
