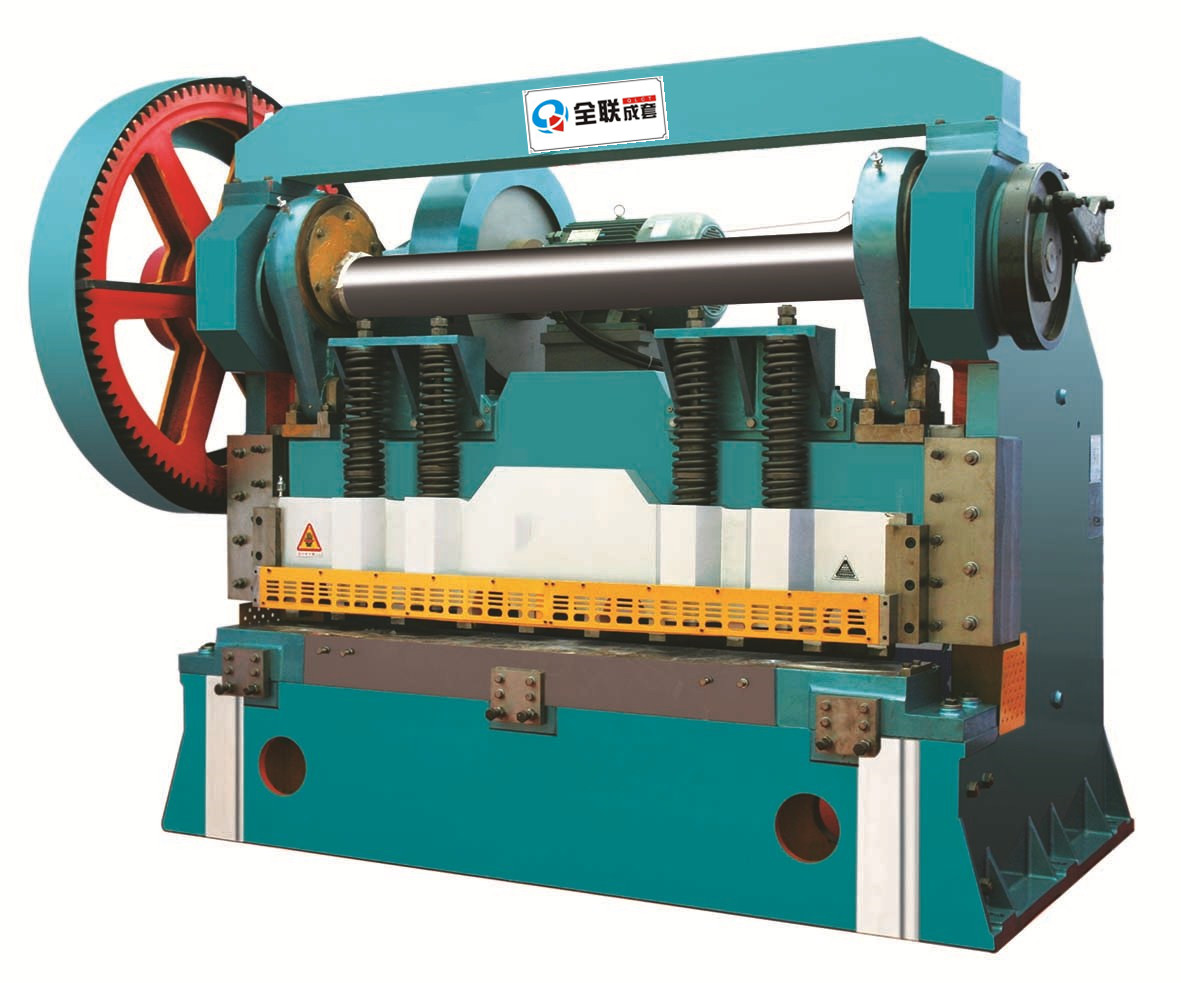

機械剪板機的主要用途及性能特點

本剪板機用于剪切厚度≤20mm,寬度≤2500 mm的普通板材，被剪切板料的強度為δb≤450N/ mm2，若剪切鋼板、不銹鋼等超硬度材料，需另配刀片。

本剪板機適用于金屬結構、造船、鍋爐、電機、機車、起重運輸?shù)葯C械制造行業，材料經切分后，不需再經其它加工即可直接使用。

本剪板機剪切的較薄板厚為5 mm；本機剪切較狹板料在工作臺的部分不小于120 mm，被剪下部分不小于材料厚度的8倍。

當被剪下板料寬度小于250 mm時，在上刀架的后終角調換一塊斜刀片，可進行無限長剪切。

本剪板機的傳動是由Y2-225M-6型30KW·980r/min的電動機通過彈性聯軸器傳動飛輪，在飛輪的另一端（齒輪箱內）的I軸上有mn=6，z=16齒的齒輪傳動Ⅱ軸mn=6，z=41的齒輪同時Ⅱ軸上并聯的mn=10,z=16的齒輪傳動Ⅲ軸上的53齒齒輪，在Ⅲ軸的另一端（齒輪箱外）軸上有m=16,z=21齒的小輪帶動m=16,z=92齒的齒輪，較后由轉件離合器傳動主軸，由偏心連桿，小軸等連接主軸與上刀架，使上刀架作往返直線運動來達到剪切目的。

本剪板機采用龍門式結構，由電動機經聯軸器直接傳動給二級齒輪傳動鏈，其中高速級置于封閉齒輪箱內，低速級為開式傳動。

本剪板機的主要組成部分：

1、 機架

機架采用優質鋼結構件與HT150-200鑄鐵件組制而成，特別是主項主件如墻板、上刀架、后撐擋（后方箱）等都采用優質鋼構建，從而保證了機器高強度的耐用性。

2、 壓料架

壓料架由上刀架帶動，當上刀架向下運動時，帶動壓料架一起向下壓，上刀架繼續向下運動，壓料力繼續增大，則壓板越壓越緊。在剪切斷料時，應盡量將板料向右邊靠齊，這樣可以使壓板將板料壓得較緊。

3、 轉鍵

轉鍵裝于大齒輪內，由腳踏開關操縱。電磁鐵吸引時轉鍵轉過35度，這是工作位置，電磁吸鐵托開是空運轉位置。

4、 制動器

制動器用來控制主軸偏心輪頂點停止在較高位置，又能利用它來平衡上刀架往復運動的穩定性，制動力的大小可以通過彈簧桿上的螺母來調整。

5、 后檔料架

后檔料架是用來控制剪切板料寬度的裝置。

6、 倒車銷

機器運轉時，如中途發生故障或者刀架與被剪切的板料互相卡住時，需及時停車，立即將電動機的電源切斷，將倒車銷定位板轉到一定位置，并用手動反向旋轉飛輪，帶動大齒輪同時將倒車銷插入接合器內，使上刀架向上移動到上死點，即可將被剪切板料拉出。然后仍將倒車銷拉出，固定定位板，即將還原到原來的順車位置上。
