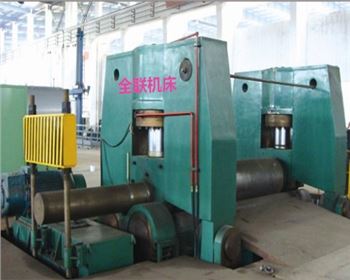

1、上輥萬能式卷板機電氣控制系統總體概述

設備電控系統由電控柜、操作控制臺、手持按鈕盒組成。動力電源三相四線制380V/50Hz。

控制電路采用PLC可編程控制器系統，繼電器少，動作可靠，壽命長。

控制柜上設有完成制品卷制過程全部控制按鈕、指示燈、可編程顯示器等，以對整機的卷制工作狀態監視、操作控制。

2、上輥萬能式卷板機電氣控制系統各種保護

各電機均有相應的斷路器作過電流短路保護；

各電機均有相應的熱繼電器作過負荷保護；

上輥水平移動、托輥升降均有相應的限位開關作極限保護；

翻倒缸的翻倒、復位分別設有上、下限位開關極限保護；

總電源斷路器有分勵脫扣器，在操作臺及翻倒支架側均有“急?！卑粹o以遠程切斷總電源。

3、上輥萬能式卷板機電氣控制系統各種互鎖

翻倒架充分的復位后，上輥升降、前后移動、下輥正反轉、托輥升降等動作方可進行(以“翻倒架復位”限位開關作檢測)；

上輥位于上位時，上輥水平移動、翻倒側單獨下降不可進行(“上輥上位” 限位開關作檢測)；

上輥壓力繼電器工作壓力大于1/3P時，上輥不可前后移動，托輥不可升降(壓力繼電器作檢測)。

4、上輥萬能式卷板機電氣控制系統故障指示

下輥電機、水平移動電機、托輥電機過載時，故障指示燈提示，并可在顯示器上獲取幫助信息；

PLC發生故障時，故障指示燈提示。
