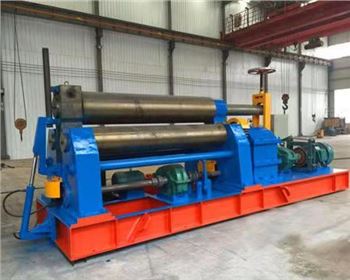

1.卷板機的電氣原理圖一般分主電路部分和輔助電路部分。主電路是從電源到電動機大電流流過的路徑。輔助電路包括控制電路、照明電路、信號電路及保護電路等，由繼電器和接觸器的線圈、觸點，按鈕，照明燈，信號燈，控制變壓器等電氣元件組成。主電路要畫在圖的左側并垂直于電源電路，輔助電路要跨接在兩根電源線之間，用垂直線繪制在圖的右側，控制電路中的耗能元件畫在電路的較下端，而電器的觸點要畫在耗能元件與上邊電源線之間。

2.卷板機電氣原理圖中的電氣元件是按未通電和沒有受外力作用時的狀態繪制的。在不同的工作階段，各個電器的動作不同，觸點時閉時開。而在電氣原理圖中只能表示出一種J隋況。因此，規定所有電器的觸點均表示在原始情況下的位置，即在沒有通電或沒有發生機械動作時的位置。對接觸器來說，是線圈未通電，觸點未動作時的位置；對按鈕來說，是手指未按下按鈕時觸點的位置；對熱繼電器來說，是常閉觸點在未發生過載動作時的位置等。

3.觸點的繪制位置。使觸點動作的外力方向必須是當圖形垂直放置時為從左到右，即垂線左側的觸點為常開觸點，垂線右側的觸點為常閉觸點；當圖形水平放置時為從下到上，即水平線下方的觸點為常開觸點，水平線上方的觸點為常閉觸點。

4.動力電路的電源電路繪成水平線，受電的動力裝置(電動機)及其保護電器支路應垂直于電源電路。

5.圖中自左而右或自上而下表示操作順序，并盡可能減少線條和避免線條交叉。對于有直接電聯系的交叉導線的連接點(即導線交叉處)要用黑圓點表示。無直接電聯系的交叉導線，交叉處不能畫黑圓點。

6.在原理圖的上方將圖分成若干圖區，并標明該區電路的用途與作用；在繼電器、接觸器線圈下方列有觸點表，以說明線圈和觸點的從屬關系。

注：有時接觸器觸點表和繼電器一樣有兩欄，但必須在每欄上方標出常開或常閉觸點，KMl、KM2、KM3線圈下方的表示方法。

7.卷板機電氣控制原理圖采用電路編號法，即對電路中的各個接點用字母或數字編號。編號時應注意以下兩點。

一是主電路三相交流電源引入線采用L1、L2、L3標記，中性線采用N標記。在電源開關的出線端按相序依次編號為U11、V1l、W11。然后按從上至下，從左至右的順序，每經過一個電氣元件后，編號要遞增，如U12、V12、W12，U13、V13、W13、…，單臺三相交流電動機(或設備)的三根引出線按相序依次編號為u、V、w。對于多臺電動機引出線的編號，為了不致引起混淆，可在字母前用不同的數字加以區別，如1U、1V、1W，2U、2V、2W、…。

二是輔助電路編號按“等電位”原則從上至下、從左至右的順序用數字依次編號，每經過一個電氣元件后，編號要依次遞增。控制電路編號的起始數字必須是1，其他輔助電路編號的起始數字依次遞增100，如照明電路編號從101開始，指示電路編號從201開始等。

8.卷板機電路圖中技術數據的標注。電路圖中一般還要標注以下內容。各個電源電路的電壓值、極性或頻率及相數；某些元器件的特性，如電阻、電容的數值；不常用的電器操作方法和功能。

電路圖中元器件的數據和型號，一般用小號字體標注在電器代號的下面。
